Meuler et souder à l'atelier : la table aspirante, comment ça marche

Une table aspirante pour la soudure et le meulage capte fumées et poussières à la surface du plan de travail, avant qu’elles ne remontent vers le visage du métallier. L’air plonge à travers le plateau perforé, traverse un séparateur d’étincelles puis un filtre, nettoyé en marche par décolmatage automatique sur les modèles qui en sont équipés.

Fumées, poussières, étincelles : ce que dégage votre établi

Un poste de métallerie produit trois nuisances distinctes, qui se comportent chacune à leur manière. Les confondre, c’est choisir un captage qui traite l’une et laisse filer les deux autres :

• les fumées : un nuage chaud qui monte à la verticale de l’arc, chargé de gaz et de particules très fines ;
• les poussières : des grains de métal et d’abrasif plus lourds, projetés dans l’axe du disque ;
• les étincelles : des particules incandescentes qui volent loin et peuvent allumer un filtre chargé de poussière.

Les fumées sont les plus sournoises. D’après le dossier de l’INRS consacré aux fumées de soudage, leurs particules mesurent presque toutes moins d’un micromètre, et 95 % de leurs constituants viennent des produits d’apport, fil ou électrode, contre moins de 5 % pour le métal de base. Le Circ, agence spécialisée de l’OMS pour le cancer, les a classées en 2017 parmi les agents cancérogènes pour l’homme (groupe 1, monographie 118), alors qu’il les rangeait depuis 1990 parmi les agents peut-être cancérogènes.

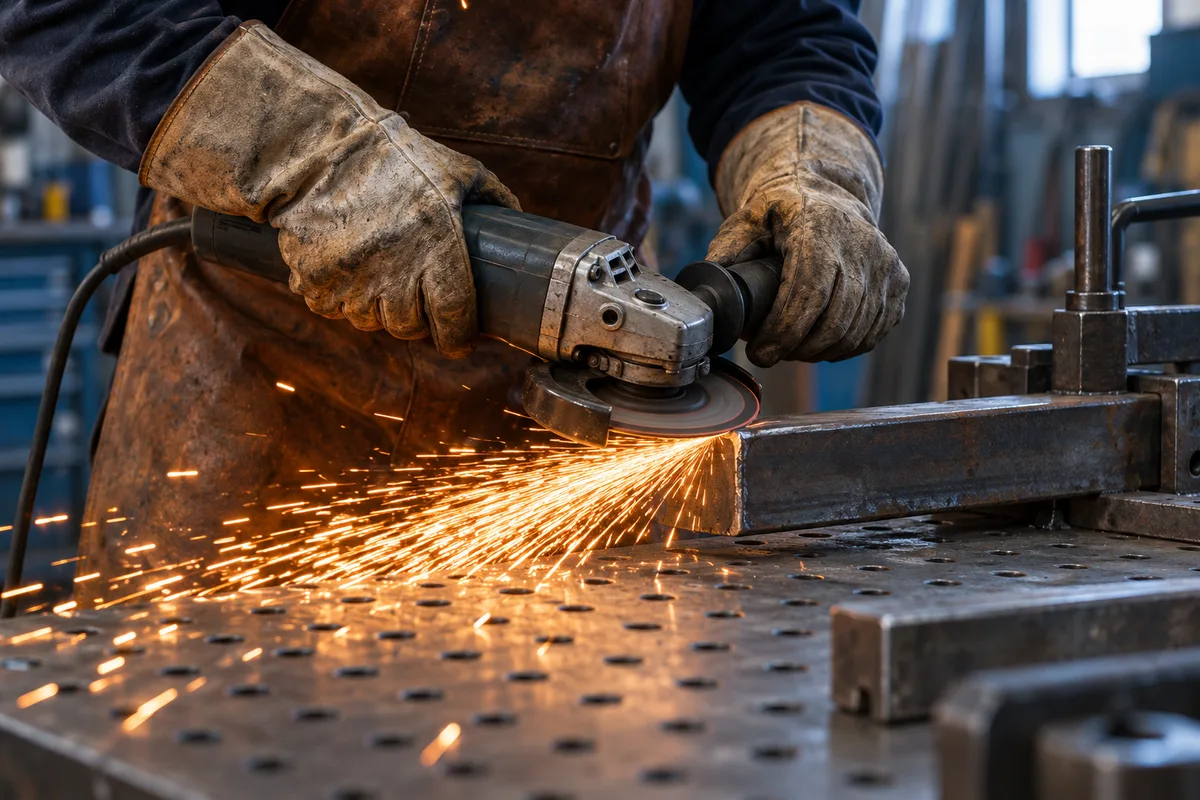

Le meulage pose un autre problème. Plus grosses, les poussières de meulage reprennent la composition de l’acier et du disque, et le flux devient continu dès que la meuleuse tourne : ébavurage, reprise de cordons, mise à nu avant un traitement anticorrosion. Sur un établi où soudure et meulage alternent, la même zone gère donc un panache qui monte et une gerbe qui file à l’horizontale.

Table aspirante de soudure et de meulage : le trajet de l’air

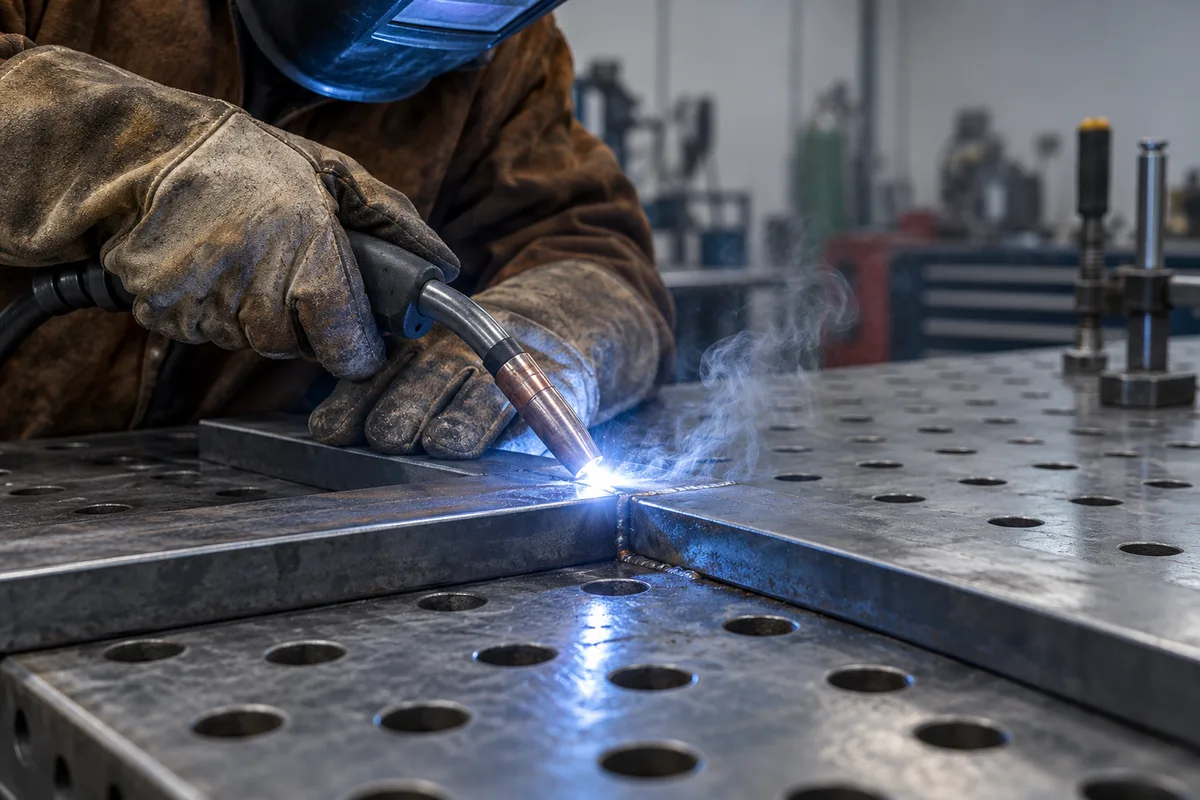

Une seule idée guide l’ensemble : aspirer le polluant là où il naît, avant la zone respiratoire. Le plan de travail d’une table aspirante est un plateau perforé sous lequel un ventilateur crée une dépression. L’air pollué plonge vers le bas, parfois aussi vers un dosseret au fond, et la fumée change de direction avant d’atteindre le masque. Le métallier travaille dans un air qui s’éloigne de lui.

Juste sous le plateau, le séparateur d’étincelles forme la première barrière. Ses chicanes imposent à l’air un brusque changement de trajectoire : trop lourdes pour suivre, les particules incandescentes tombent dans un bac au lieu de filer vers le filtre, avec les grains de meulage les plus grossiers. Ce composant relève de la sécurité, car une étincelle qui touche une cartouche chargée de poussière fine peut la faire couver.

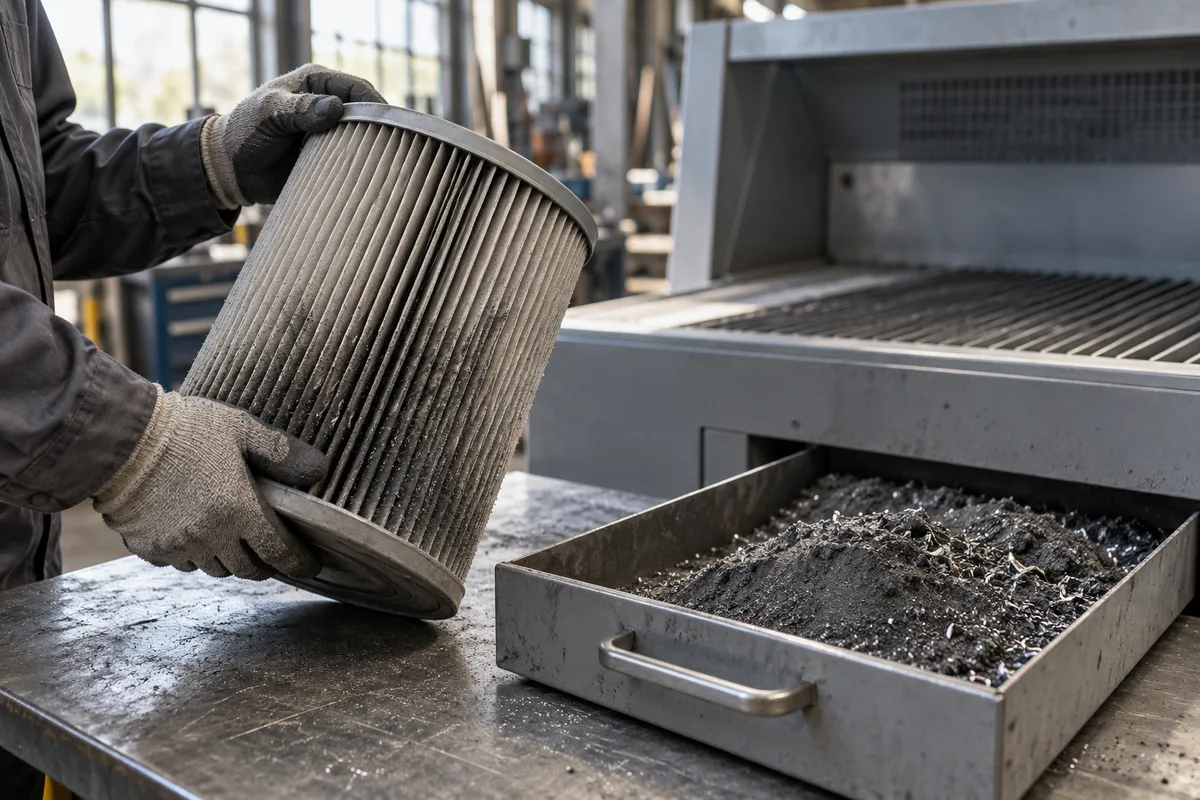

Restent la poussière fine et les fumées, arrêtées par une cartouche filtrante plissée. Avec un filtre dit à saturation, la cartouche se charge jusqu’à freiner l’air : l’aspiration faiblit, la fumée remonte, puis vient le remplacement. Ce cycle, le décolmatage automatique le casse : une impulsion d’air comprimé, envoyée à contre-courant dans la cartouche, décroche la poussière, qui tombe dans le bac de collecte pendant que la table tourne.

Ce problème est celui du poste qui meule une bonne partie de la journée, et oberA y répond avec sa table aspirante autonome à décolmatage. La page de ce fabricant alsacien suit l’air pas à pas, du plateau perforé jusqu’à la cartouche, explique comment le nettoyage automatique des filtres se déclenche sans arrêter le travail et précise les postes visés, ceux où la poussière se forme en continu. De quoi comparer posément un modèle à décolmatage et un modèle à saturation avant toute demande de devis. La table traite la pollution du poste : la ventilation générale et l’organisation de l’atelier la complètent, et le confort thermique d’un local fermé reste l’affaire de la climatisation.

Une table à décolmatage demande moins d’interventions, mais un suivi régulier. Chaque semaine, videz le bac à étincelles et le tiroir de collecte avant qu’ils ne débordent, retirez du plateau les chutes, les bouts de fil et les gouttes de métal qui bouchent les perforations, et vérifiez que le séparateur n’est pas encrassé. À chaque changement de cartouche, inspectez l’ancienne comme la nouvelle : plis intacts, joint en place, aucune trace de brûlure. Une cartouche piquée de points noirs signale des étincelles qui passent, donc un séparateur à contrôler.

Torche aspirante, bras articulé ou table : choisir selon le poste

L’INRS cite plusieurs dispositifs d’aspiration localisée pour le soudage : dosseret aspirant, torche aspirante, gabarit aspirant, table aspirante, cabine de soudage, voire bras articulé ou hotte. Il insiste : l’équipement se choisit d’après le poste réel, technique de soudage, pièces et environnement compris. Trois situations reviennent souvent en métallerie.

Les longs cordons sur de grands ensembles

Sur un cadre de portail ou un limon d’escalier soudé sur tréteaux, le soudeur se déplace et la pièce ne tient sur aucun plateau. Dans ce cas, la torche aspirante capte la fumée au ras de l’arc et suit le soudeur partout. Contrepartie : une torche plus lourde, qui demande un temps d’adaptation, et aucune aide pour le meulage qui suit.

Les assemblages volumineux à poste fixe

Le bras articulé convient aux pièces trop grandes pour une table mais travaillées à un endroit précis. Son efficacité dépend entièrement de la distance : la hotte doit revenir près du point de soudure à chaque changement de position. Un bras laissé en l’air, à côté du travail, aspire surtout de l’air propre.

Les petites et moyennes pièces

Platines, pattes de fixation, éléments de garde-corps, piétements de mobilier en métal sur mesure : tout ce qui se pose sur l’établi trouve sa place sur un plateau aspirant. C’est aussi la seule des trois solutions qui traite au même emplacement le cordon, l’ébavurage et le meulage de finition. Pour un apprenti qui découvre les bases des procédés MIG, TIG et à l’arc, elle installe dès le départ le réflexe de travailler au-dessus du captage.

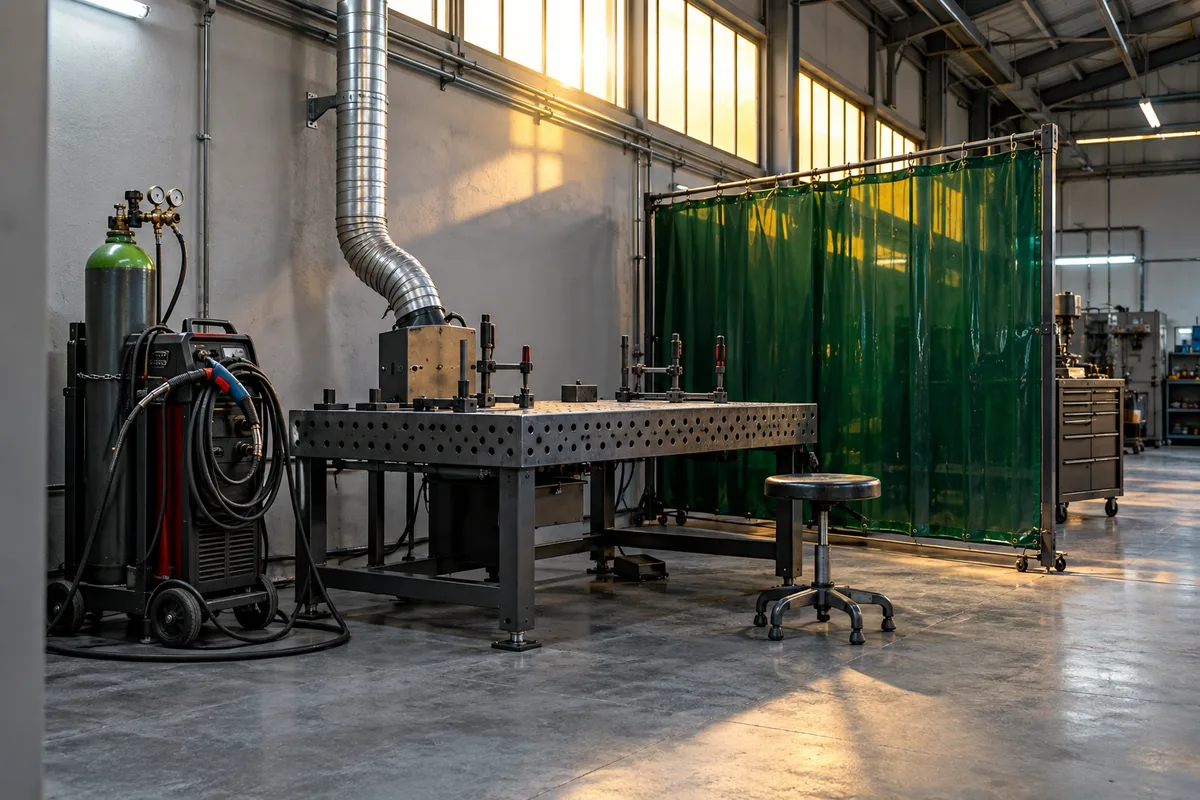

Implanter la table dans l’atelier

Une table bien choisie peut décevoir si elle est mal placée. Quelques règles d’implantation font la différence :

• à l’abri des courants d’air : une porte ouverte ou un ventilateur de confort dévie le panache ;
• loin des matières combustibles, chiffons, cartons et bidons, à cause des étincelles qui débordent du plateau ;
• près des alimentations nécessaires : électricité et, pour le décolmatage pneumatique, un raccord au réseau d’air comprimé ;
• derrière des écrans ou des rideaux de soudage, que l’INRS recommande pour protéger l’entourage du rayonnement de l’arc.

Ces précautions s’inscrivent dans un cadre précis. L’INRS range les ateliers de soudage parmi les locaux à pollution spécifique, où le décret n° 2021-1763 du 23 décembre 2021 fixe, à compter du 1er juillet 2023, des concentrations moyennes à ne pas dépasser sur huit heures : 4 mg/m³ pour les poussières totales, 0,9 mg/m³ pour la fraction alvéolaire. L’ancienne valeur de 5 mg/m³ propre aux fumées de soudage, issue d’une circulaire de 1987, n’a jamais été réglementaire, et l’INRS la considère comme obsolète.

Reste la question du rejet de l’air. Pour le soudage, l’INRS privilégie le rejet des fumées extraites vers l’extérieur, en dehors des entrées d’air neuf. Abordez ce point avec le fabricant et votre préventeur dès l’implantation, en demandant si l’appareil accepte une sortie d’air tubée vers l’extérieur : la question vaut pour tous les dispositifs, torche, bras ou table. L’INRS conseille aussi une ventilation générale en complément du captage, pour diluer ce qui échappe à la source.

Si vous repensez l’organisation de votre atelier de ferronnerie, regroupez soudure et meulage d’un côté, forge et stockage de l’autre. Les flux de pièces se croisent moins, et les étincelles restent dans un périmètre connu.

La table autonome d’oberA

Le fabricant oberA produit en France, à Illkirch-Graffenstaden, du matériel qui assainit l’air dans les entreprises. Pour les ateliers, sa table aspirante autonome mise sur le décolmatage : ses filtres se nettoient automatiquement, ce qui la destine aux postes où la poussière se forme sans interruption, comme une meuleuse sollicitée tout au long de la journée ou une série de pièces à ébavurer. Le catalogue d’oberA ne se limite pas à ce modèle : il comprend d’autres tables aspirantes, ainsi que des caissons mobiles qui aspirent les polluants sur d’autres postes. Pour un métallier, c’est une piste concrète à mettre en regard de ses procédés, de la taille de ses pièces et de la configuration de son local.

Les gestes qui gardent le captage efficace

Un équipement bien choisi perd vite son intérêt si les habitudes ne suivent pas. Cinq réflexes comptent :

• posez la pièce à plat sur le plateau, au plus près des perforations, plutôt qu’en porte-à-faux au bord de la table ;
• lancez l’aspiration avant d’amorcer l’arc et laissez-la tourner quelques instants après le dernier cordon ;
• orientez la gerbe de la meuleuse vers le plateau, jamais vers l’allée ni vers un collègue ;
• gardez la tête hors du panache, légèrement de côté, même sous le masque de soudeur ;
• surveillez les signes d’un captage qui faiblit : fumée qui monte au-dessus du plateau, odeur persistante, dépôt gris sur les étagères voisines.

La protection individuelle vient en complément, pas à la place. L’INRS prévoit un appareil de protection respiratoire muni d’un filtre antiaérosols de classe P3 lorsque le captage ne peut pas être installé ou s’avère insuffisant, en rappelant qu’il ne protège que son porteur. Au meulage, lunettes, gants et protections auditives restent indispensables, comme le détaille notre point sur l’outillage de base du travail du métal.

Formez enfin chaque nouvel arrivant à ces gestes et à l’entretien de la table. L’INRS le rappelle : les dispositifs de ventilation doivent être en bon état, correctement utilisés et régulièrement entretenus.

Prochaine étape pour votre atelier

Pendant une semaine, observez vos postes en pleine activité. Notez où la fumée monte, où la poussière se dépose, où les étincelles finissent leur course, et quelles pièces passent le plus souvent sous la meuleuse. Ce relevé, croisé avec la taille de vos pièces et le temps passé à meuler, désigne le bon captage par poste : torche pour les grands ensembles, bras pour le volumineux à poste fixe, table pour tout ce qui tient sur l’établi. Avec ces éléments en main, la discussion avec un fabricant et votre préventeur part du terrain, pas du catalogue.

Table aspirante : ce que demandent les métalliers

Torche aspirante ou table aspirante : que choisir pour un poste de soudure ?

Le choix se fait d’après vos pièces et vos déplacements. La torche aspirante capte la fumée au plus près de l’arc et suit le soudeur sur les grands ensembles, mais elle alourdit la main et n’apporte rien au meulage. La table aspirante convient aux pièces qui tiennent sur l’établi et traite au même endroit le cordon, l’ébavurage et la finition. Un atelier qui mène les deux types de travaux peut combiner une table au poste fixe et une torche pour le travail sur tréteaux.

Que change le décolmatage automatique des filtres au quotidien ?

Il maintient une aspiration plus régulière. Sur un filtre à saturation, la poussière s’accumule jusqu’à freiner l’air, le captage faiblit et la cartouche finit par être changée. Le décolmatage envoie automatiquement une impulsion d’air comprimé dans la cartouche, qui décroche la poussière vers le bac de collecte pendant que le poste tourne. C’est le principe retenu par oberA sur sa table autonome, destinée aux postes poussiéreux en continu. Le bac, lui, reste à vider régulièrement.

Les étincelles de meulage risquent-elles d’abîmer le filtre d’une table aspirante ?

Oui, si rien ne les arrête en chemin. Une particule incandescente qui atteint une cartouche chargée de poussière fine peut la percer ou la faire couver. C’est le rôle du séparateur d’étincelles, placé entre le plateau et le filtre : il casse la trajectoire de l’air pour que les étincelles retombent dans un bac. Vérifiez qu’il équipe la table avant de l’affecter au meulage, videz son bac chaque semaine et surveillez les points noirs sur la cartouche, signe d’étincelles qui passent.
