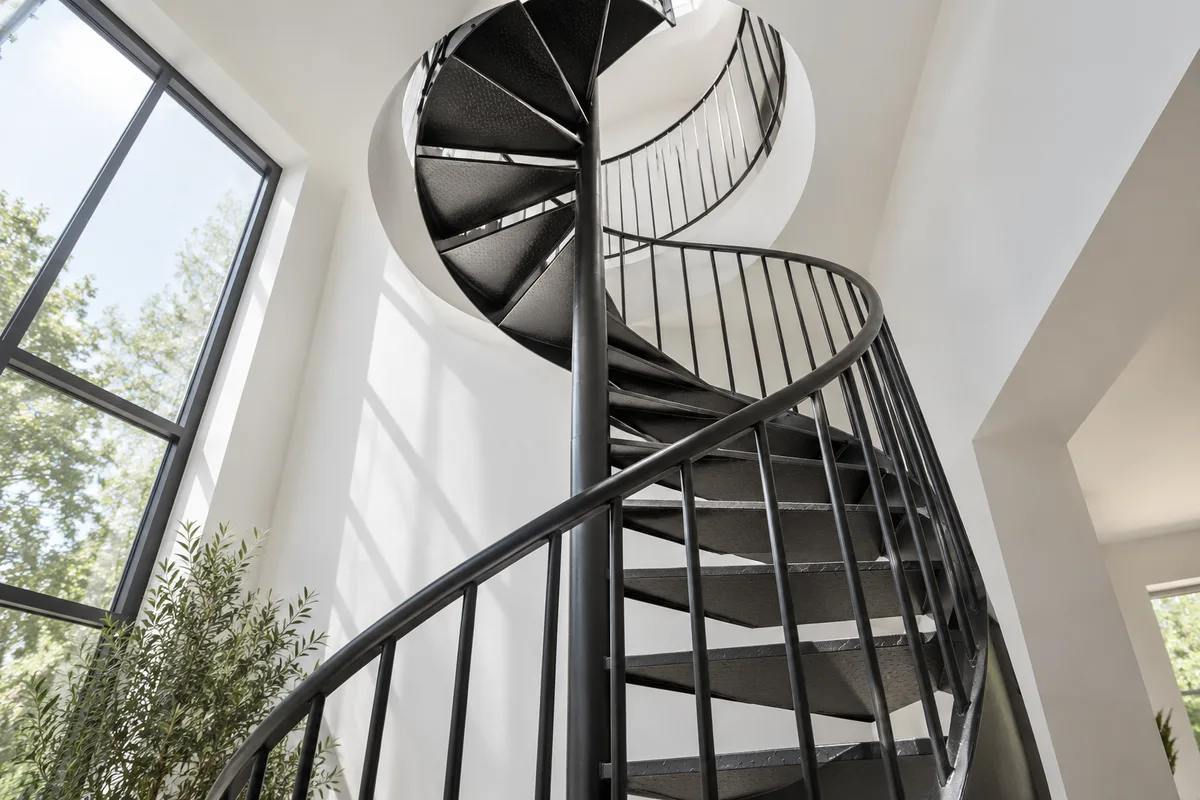

Escalier hélicoïdal métal : encombrement, confort et pose

Un escalier hélicoïdal métal enroule ses marches autour d’un fût central ou le long d’un limon cintré, et loge la montée d’un étage dans un cercle. Il libère de la surface au sol, au prix d’un confort de marche plus serré qu’une volée droite. Sa réussite tient à trois cotes : le diamètre, la trémie et l’échappée.

Fût central, limon cintré ou jour central : trois manières de tourner

Dans les ateliers, « colimaçon » et « hélicoïdal » désignent souvent le même ouvrage. La nuance existe pourtant : l’escalier en colimaçon tourne autour d’un noyau plein, tandis que l’hélicoïdal désigne toute volée qui suit une hélice, avec ou sans poteau au centre. Trois structures se partagent le terrain :

• Le fût central : un tube d’acier vertical porte des marches rayonnantes, soudées dessus ou enfilées par un collier, souvent reliées entre elles par un barreau qui raidit l’ensemble
• Le limon extérieur : une poutre cintrée suit le bord extérieur et soulage le fût, ce qui autorise des marches plus longues et plus rigides
• Le double limon à jour central : deux limons cintrés encadrent les marches autour d’un vide, sans poteau, dessin le plus aérien et le plus long à fabriquer

Le premier modèle domine en maison, parce qu’il se fabrique et se monte simplement. Le limon hélicoïdal exige un cintrage à rayon constant, travail de machine et d’œil qu’un atelier équipé mène proprement. Le jour central, lui, réclame un diamètre plus grand pour garder des marches utilisables du côté intérieur.

Volée droite, quart tournant ou escalier suspendu : ces autres formes sont présentées dans notre article sur l’escalier fabriqué par un ferronnier.

Encombrement et trémie d’un escalier hélicoïdal métal

Du diamètre à la surface réellement prise

Le diamètre se calcule à l’envers, depuis la largeur de passage voulue. L’emmarchement, c’est-à-dire la longueur de marche entre le fût et le bord extérieur, se compte deux fois, la section du fût s’y ajoute, et vous tenez le diamètre extérieur. Un emmarchement court donne un escalier compact, mais un passage où les épaules frôlent le garde-corps.

Le disque tracé au sol ne résume pas l’emprise d’un escalier hélicoïdal métal : une zone libre au départ, pour aborder la première marche de face, compte autant que le cercle. Une porte qui s’ouvre dans cette zone, et la montée devient pénible chaque jour.

La trémie commande le reste

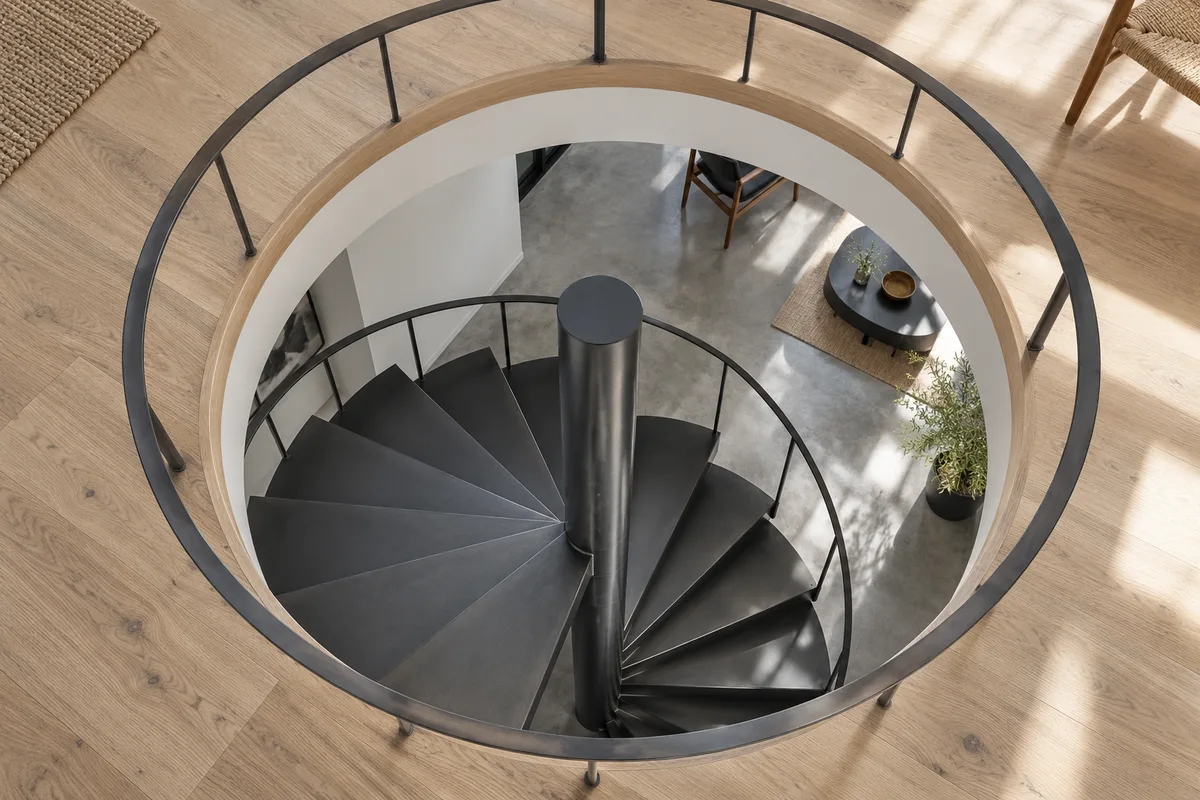

La trémie, ouverture taillée dans le plancher haut, se dessine ronde ou carrée, toujours un peu plus grande que le diamètre, pour laisser passer la main sur la lisse et l’épaule dans la rotation. Dans un plancher bois, l’ouverture coupe des solives : un chevêtre, pièce posée en travers, reporte leur charge sur les solives voisines, et ce travail se valide avant toute commande.

Le sens de rotation se décide à l’étage : l’arrivée doit déboucher face à la pièce, jamais nez contre un mur. Montée à droite ou à gauche, tranchez avant le plan, car l’atelier ne la corrige plus.

Les formes encore plus compactes

À hauteur égale, l’hélice reste la plus sobre en surface des escaliers d’usage courant. Trois options reviennent dans les petits volumes :

• L’échelle de meunier, très raide, qui se descend souvent face aux marches, pour un accès occasionnel
• L’escalier à pas décalés, dit japonais, aux demi-marches alternées
• Le quart tournant compact, plus confortable mais plus gourmand dans un angle

Confort de marche : giron, hauteur et échappée

Le giron se lit sur la ligne de foulée

Sur une hélice, chaque marche a la forme d’une part de tarte : presque nulle contre le fût, large au bord extérieur. Le giron, profondeur sur laquelle le pied se pose, n’a donc de sens que mesuré sur la ligne de foulée, le tracé que suit naturellement le pied, à distance du fût comme du garde-corps. Plus le diamètre grandit, plus cette ligne s’éloigne du centre et plus le giron y devient généreux. Un escalier trop serré oblige à monter sur la pointe des pieds, une main agrippée au poteau.

Hauteur de marche et relation de Blondel

Le nombre de marches découle de la hauteur à franchir, mesurée de sol fini à sol fini, revêtements compris. La relation de Blondel, règle d’usage des escaliéristes, relie deux hauteurs de marche et un giron à la longueur d’un pas naturel. Sur un hélicoïdal, elle se vérifie sur la ligne de foulée, et nulle part ailleurs.

L’échappée, piège propre à l’hélice

La hauteur libre au-dessus de la tête, ou échappée, se juge dans un escalier droit sous la rive de trémie. Dans une hélice, elle se juge aussi sous la marche située un tour plus haut, qui passe à l’aplomb de vos pieds. Trop peu de marches par tour, et la tête heurte la marche du dessus ; trop de marches, et le giron fond sur la ligne de foulée. Seul un diamètre plus grand réconcilie les deux.

Le calcul se mène dans cet ordre :

1. Relevez la hauteur de sol fini à sol fini et choisissez une hauteur de marche confortable
2. Divisez la première par la seconde et arrondissez : vous tenez le nombre de hauteurs
3. Fixez la rotation totale d’après les positions du départ et de l’arrivée
4. Divisez cette rotation par le nombre de hauteurs pour obtenir l’angle de chaque marche
5. Contrôlez le giron sur la ligne de foulée, puis la hauteur d’un tour complet face à l’échappée

Pour le tracé, le centre du fût se reporte au fil à plomb depuis le centre de la trémie ; cercle extérieur, ligne de foulée et rayons des marches se dessinent ensuite au compas et au rapporteur.

Intérieur ou extérieur : protéger l’acier de l’hélice

En intérieur, le thermolaquage domine : une poudre déposée sur l’acier puis cuite au four, pour une teinte unie et une surface dure. Le label international Qualisteelcoat, dédié aux revêtements appliqués sur l’acier, sert de repère pour choisir un atelier de laquage.

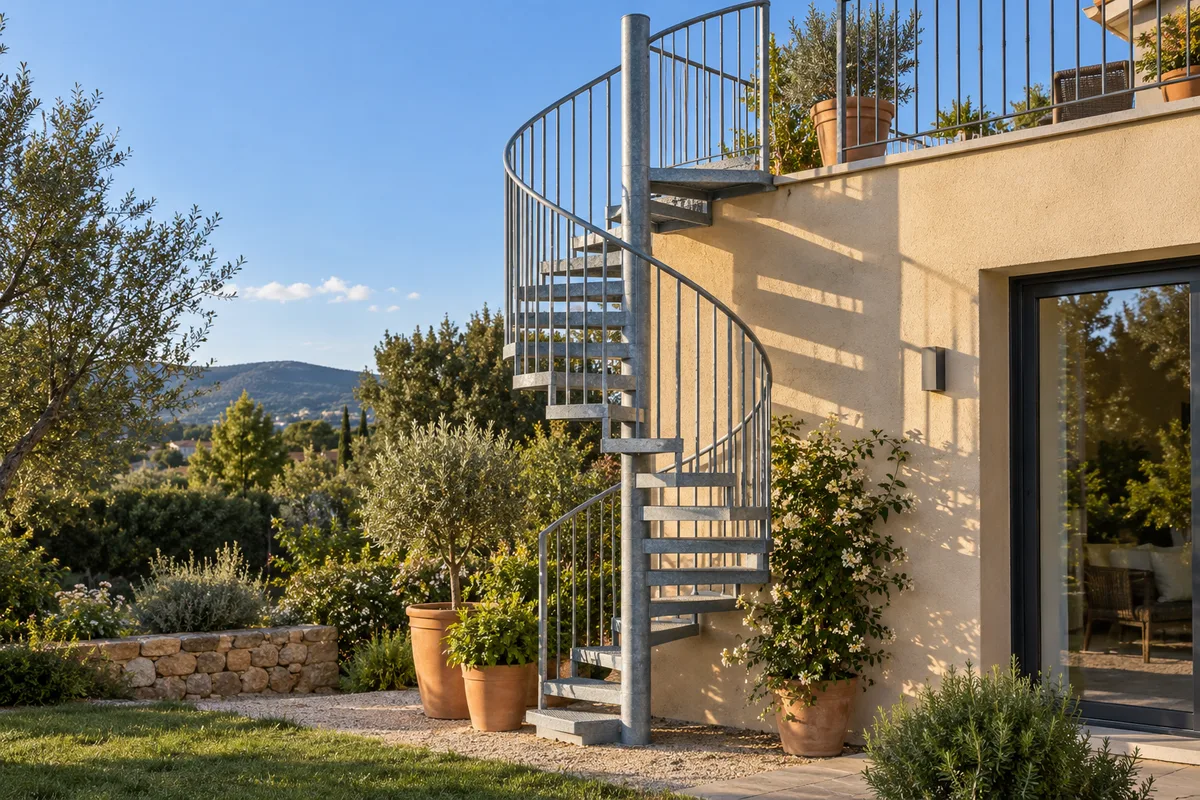

Dehors, un escalier hélicoïdal extérieur subit pluie, gel et condensation. La galvanisation à chaud reste la base : d’après l’association Galvazinc, les pièces plongent dans un bain de zinc fondu à 450 °C, et la norme de référence est la NF EN ISO 1461. Deux conséquences pour un escalier :

• Le fût et les tubes sont des corps creux : leurs évents se dessinent dès le plan, point sur lequel Galvazinc renvoie à ses règles de conception
• Les soudures se font avant le bain, car un cordon repris ensuite abîme le zinc ; les tronçons se boulonnent sur place

Pour la couleur, une poudre thermolaquée appliquée sur le zinc forme un système duplex, que Galvazinc présente comme une réponse aux besoins de protection de l’acier, avec un apport esthétique. L’inox reste une option près de la mer, avec une nuance adaptée aux chlorures. Le détail des procédés figure dans notre article sur le traitement anticorrosion du métal.

Garde-corps et main courante sur une hélice

Côté vide, le garde-corps d’un colimaçon métallique se construit marche par marche : un ou plusieurs barreaux soudés sur chaque marche portent une lisse haute cintrée qui suit l’hélice. Cette lisse sert de main courante, à condition que sa section se saisisse franchement. Côté fût, le poteau central offre lui-même une prise, appréciée en descente.

À l’étage, un garde-corps de trémie ferme l’ouverture autour de l’arrivée, raccordé à celui de l’hélice sans rupture de hauteur.

Pour les dimensions, la référence française reste la norme NF P01-012. AFNOR indique qu’elle a été révisée en novembre 2024 : la version de juillet 1988, consacrée aux dimensions des garde-corps et des rampes d’escalier, laisse place à un texte sur les éléments de protection qui limitent le risque de chute accidentelle de hauteur. Demandez à votre métallier la version qu’il applique et ses cotes. Les principes de remplissage sont détaillés dans notre article sur les garde-corps métalliques, normes et styles, la prise et la hauteur de lisse dans notre article sur la main courante d’escalier.

Escalier en kit ou fabrication sur mesure

Livré en pièces, l’escalier en kit comprend un fût en tronçons, des marches à collier, des barreaux et une lisse. Les marches s’empilent sur le fût, séparées par des entretoises qui règlent la hauteur, et l’angle se cale au montage. Ce format convient à un usage intérieur, quand hauteur d’étage et trémie tombent dans les gammes proposées.

Le sur mesure prend le relais dans ces situations :

• Une hauteur d’étage ou une trémie hors gamme
• Une arrivée imposée par la distribution de l’étage
• Un escalier extérieur galvanisé, fixé sur un massif en béton
• Des marches en bois massif ou un garde-corps assorti à une mezzanine

Un escalier sur mesure s’achète chez un métallier ou un ferronnier, qui relève les cotes chez vous, dessine, fabrique et pose. Pour un modèle ancien ou d’occasion, souvent en fonte, examinez chaque pièce : la fonte casse plus qu’elle ne plie.

Pose d’un escalier hélicoïdal, étape par étape

Sept étapes, dans cet ordre :

1. Relevé : hauteur de sol fini à sol fini, dimensions et aplomb de la trémie, nature des planchers
2. Contrôle du support : la platine de pied concentre la charge, et un plancher bois demande souvent un renfort
3. Tracé : report au sol du centre de la trémie

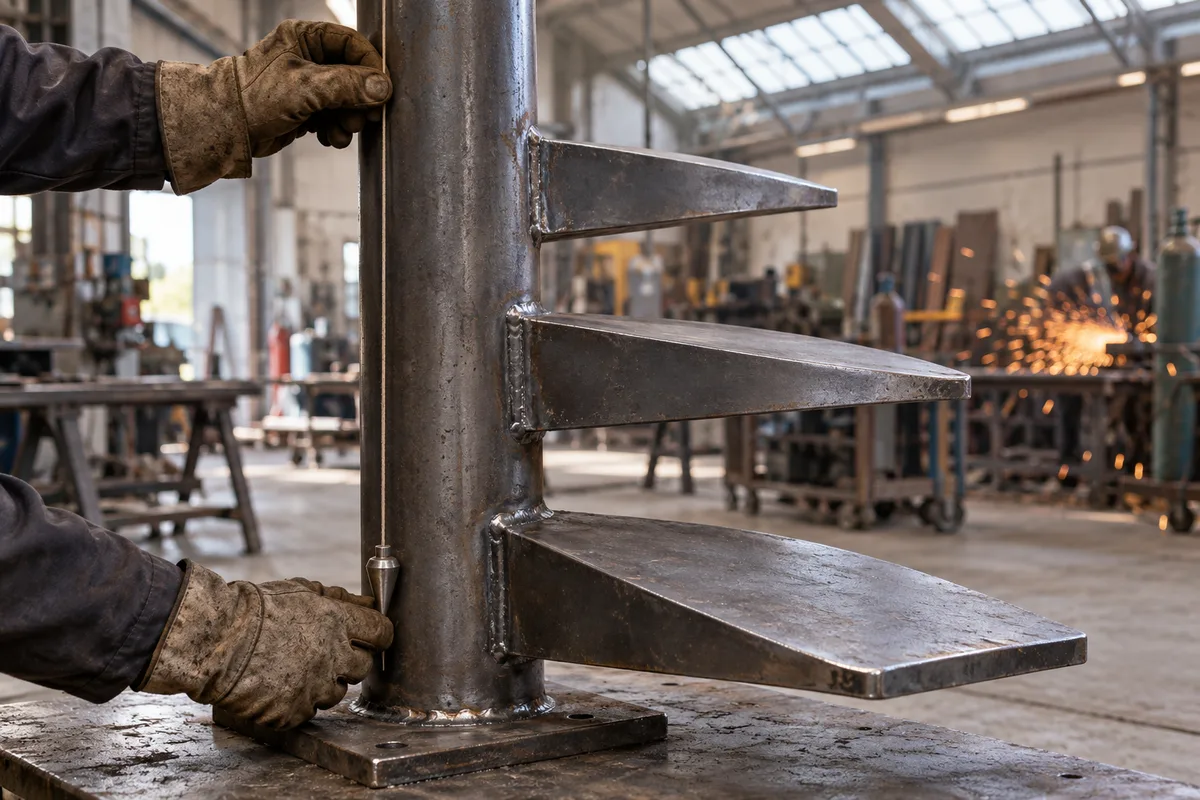

4. Fût : platine chevillée ou scellée, poteau réglé d’aplomb dans les deux sens
5. Marches : montage de bas en haut, angle contrôlé à chaque niveau
6. Arrivée : palier fixé à la rive de trémie ou au chevêtre
7. Finitions : garde-corps, lisse, garde-corps de trémie, retouche des éclats

L’erreur classique : un fût hors d’aplomb de quelques millimètres au pied devient une arrivée décalée en haut, parce que le défaut grandit à chaque tour. Dehors, la platine repose sur un massif béton, à l’écart des eaux stagnantes.

Ce qui compose le prix d’un escalier hélicoïdal

Le budget d’un escalier hélicoïdal métal se lit poste par poste :

• L’étude : relevé, plan, calcul de la géométrie
• La matière : section du fût, épaisseur des marches, longueur de limon
• Le façonnage : découpe, cintrage de la lisse ou du limon, soudure
• Le traitement de surface : thermolaquage, galvanisation ou les deux
• Les marches : tôle, bois rapporté ou plateau à garnir
• Les garde-corps, hélicoïdal et de trémie
• Le transport, la manutention à l’étage et la pose
• La reprise de trémie : chevêtre, plâtrerie, finitions du plafond

Entre un kit et un ouvrage sur mesure, l’écart tient surtout au façonnage, à la finition et à la pose. Un devis lisible détaille ces lignes et précise ce qui reste à votre charge, la trémie en premier. Notre méthode pour comprendre les tarifs d’un devis de métallerie vous aide à comparer deux offres poste contre poste.

Prochaine étape : mesurez la hauteur de sol fini à sol fini, dessinez la trémie disponible à l’échelle et notez le côté par lequel vous voulez arriver à l’étage. Avec ces trois relevés, un métallier vous propose un diamètre et un nombre de marches.
